致断销式拉断阀与拉绳式拉断阀的对比

在前期章节中,我们着重讲解了致断销式拉断阀工作原理拉绳式拉断阀的工作原理。那么,两种拉断阀之间具体又有哪些共同点和区别呢?


从拉断方式来看,两种拉断阀都是通过预设断开机制来实现断开。不同的是,致断销式拉断阀是通过预设致断销的断开机制——“限制断开力”实现断开,而拉绳式拉断阀则是通过预设钢丝绳的断开机制——“限制距离”实现断开,这也是两者各自工作原理的区别所在。

                                     通过致断销断开(“限制断开力”)

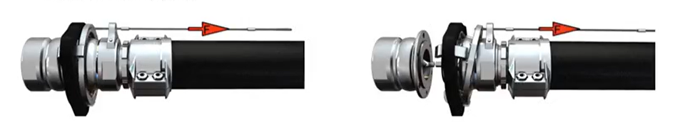

                         拉绳式拉断阀-通过钢丝绳断开(“限制距离”)


由于工作原理的不同,导致两种拉断阀适用的工况也有所区别。致断销的致断力需要通过管路来进行传递,并会受到管道中实际工作压力的影响,这对于大口径管路、压力波动变化或脆弱无法承受拉力的软管来说较难实现,因此在压力稳定的工况中,我们更推荐使用致断销式拉断阀。


                                        致断销式拉断阀应用案例场景


而钢丝绳仅受距离触发,最终的致断力也仅通过钢丝绳来传递,阈值较低,即使非常小的拉力也可以断开,不受管路内部压力的影响,因此拉绳式拉断阀常运用于管路脆弱无法承受拉力,或存在压力波动场景以及超出致断销许用的较大口径应用。

                                               拉绳式拉断阀应用案例


从维护角度来看,相对于拉绳式拉断阀断开之后可以通过重新装配测试进行无损的复位,致断销式拉断阀在拉断后则需要更换致断销。然而值得一提的是,拉断阀作为紧急装置,一般工况下被触发的概率极小,所以即使需要更换,其代价也远小于意外发生。


致断销式拉断阀和拉绳式拉断阀虽然在工作原理和适用工况下有所区别, 但作为最广泛地应用于工业场景的紧急脱离装置,两种拉断阀都可以在自动安全断开的同时,保证流体无泄漏。


在拉断阀断开过程中,由于两种拉断阀在阀体内部两侧的阀芯结构设计一致,均配有通过弹簧驱动的截止阀,所以当管路断开时,弹簧会快速推动蝶阀复位,阀门瞬间封闭两侧的管路截面,实现流体截止,从而保护管路及设备和装卸过程中人身和财产安全,避免事故发生和环境污染。


同时,两种拉断阀都支持双向通流,并且都响应0-90度的断开角,即在0度(轴向)至90度之间任意方向拉力下,均可触发断开。


作为石化工业的长期合作伙伴,史陶比尔持续为该行业开发满足安全、生产力和防污染等方面均严格要求的解决方案。史陶比尔石化工业连接解决方案,在国内外拥有大量的市场份额和实践经验,让使用者更放心。
